Dynamické vyvažovanie od A po Z: Kompletný sprievodca na elimináciu vibrácií a nevyváženosti
Každý rok až 30 % porúch priemyselných zariadení spôsobujú vibrácie. V 9 prípadoch z 10 je hlavnou príčinou nevyváženosť rotora. Je to neviditeľný nepriateľ, ktorý pomaly, ale isto ničí stroje zvnútra: od predčasného opotrebenia ložísk až po katastrofálne havárie a núdzové odstávky.
Nevyváženosť nie je drobná chyba, ale vážna hrozba pre akékoľvek rotujúce zariadenie. Ignorovanie problému vedie k ničivým dôsledkom: až 80 % porúch ložísk spôsobuje nevyváženosť alebo nesúososť, nadmerná spotreba energie môže dosiahnuť 10-25%, a náklady na neplánované núdzové odstávky sa pohybujú v státisícoch eur.
Čo sa z tohto sprievodcu dozviete:
- Fyzikálna podstata nevyváženosti a prečo vzniká
- Typy nevyváženosti a spôsob korekcie každého z nich
- Kedy a prečo je vyvažovanie potrebné
- Moderné metódy a zariadenia na vyvažovanie
- Triedy kvality vyváženia a normy ISO
- Ekonomické zdôvodnenie včasného vyvažovania
- Ako správne objednať službu vyvažovania
Kapitola 1: Čo je nevyváženosť — koreň problému?
Jednoduchý výklad
Nevyváženosť je stav, pri ktorom je hmota rotujúcej časti rozložená nerovnomerne voči osi otáčania. Zjednodušene povedané, ťažisko rotora sa nezhoduje s jeho geometrickou osou.
Každodenná analógia: Predstavte si, ako práčka „skáče“ pri odstreďovaní, keď sa bielizeň nahromadí na jednej strane. Alebo ako sa volant auta trasie pri vysokej rýchlosti, keď koleso nie je po výmene pneumatiky vyvážené. V oboch prípadoch je vinníkom nerovnomerné rozloženie hmoty okolo osi otáčania. Presne to isté sa deje v priemyselných rotoroch: kov je na jednom mieste ťažší a pri otáčaní to spôsobuje hádzanie.

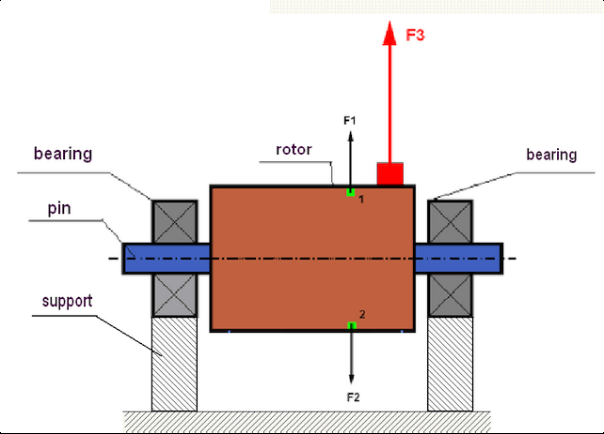

Obr. 1. Rotor a odstredivé sily: v dokonale vyváženom rotore sa sily F1 a F2 navzájom vyrušia, ale asymetrická hmota (červená) vytvára nevyváženú silu F3
Sila nevyváženosti v praxi: Nevyváženosť len 10 gramov na rotore ventilátora s priemerom 1 meter, otáčajúcom sa pri 1 500 ot./min, generuje cyklickú silu zodpovedajúcu asi 12,5 kgf! Je to, akoby kladivo s hmotnosťou 12,5 kg udieralo do ložísk 25-krát za sekundu.
V ideálnom prípade by mala byť hmota rotora symetrická voči osi otáčania. Odstredivé sily vznikajúce pri otáčaní sa potom navzájom vyrušia a vibrácie sú minimálne. No len čo sa objaví aj malá asymetria (nerovnomerné opotrebenie, nahromadenie nečistôt, výrobná vada), pri rotácii vzniká nevyvážená odstredivá sila, ktorá spôsobuje vibrácie.
Typy nevyváženosti
Nevyváženosť môže mať niekoľko foriem. Rozlišujú sa tri základné typy:
Statická nevyváženosť (jednorovinová)
Vzniká vtedy, keď je ťažisko rotora posunuté rovnobežne s osou otáčania. Možno si to predstaviť ako jedno „ťažké miesto“ na rotore. Aj v pokoji, položený na vodorovných podperách, sa takýto rotor vždy otočí tak, že ťažšia strana skončí dole.

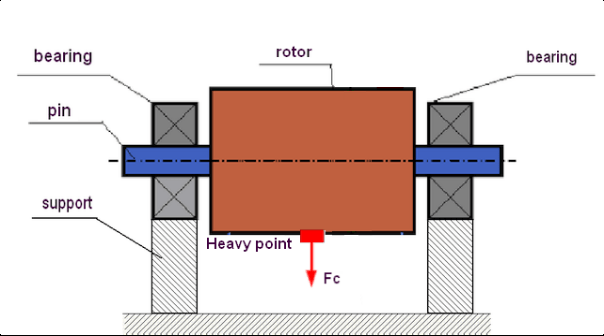

Obr. 2. Statická nevyváženosť: „ťažké miesto“ sa vždy otočí nadol pôsobením gravitácie
Statická nevyváženosť je typická pre úzke, kotúčové rotory (brúsne kotúče, tenké remenice, úzke obežné kolesá ventilátorov). Korekcia je relatívne jednoduchá: stačí nasadiť jeden korekčný závažok v jednej rovine, diametrálne oproti „ťažkému miestu“.
Momentová (párová) nevyváženosť
Zložitejší prípad. Vzniká vtedy, keď dve rovnaké nevyvážené hmoty ležia v rôznych rovinách po dĺžke rotora, vzájomne posunuté o 180°. V pokoji je takýto rotor vyvážený: nemá jedno „ťažké miesto“ a sám od seba sa neotočí.
Pri otáčaní však tieto dve hmoty vytvárajú dvojicu síl (moment), ktorá spôsobuje prudké „kývanie“ alebo „kolísanie“ rotora. Na korekciu momentovej nevyváženosti je potrebná korekcia hmoty aspoň v dvoch rovinách.

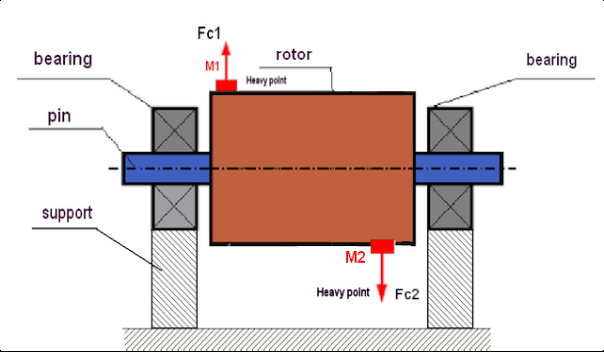

Obr. 3. Dynamická (párová) nevyváženosť rotora: nerovnaké hmoty M1 a M2 vytvárajú dvojicu odstredivých síl F1 a F2, ktoré spôsobujú „kývanie“ rotora
Dynamická nevyváženosť
Toto je najvšeobecnejší a v praxi najčastejší prípad. Dynamická nevyváženosť je kombináciou statickej a momentovej nevyváženosti. Prejavuje sa iba pri otáčaní a je hlavnou príčinou vibrácií vo väčšine priemyselných rotorov.
Korekcia dynamickej nevyváženosti vždy vyžaduje korekciu hmoty aspoň v dvoch rovinách (dvojrovinové vyvažovanie). Preto sa profesionálne dynamické vyvažovanie vykonáva špecializovanými prístrojmi schopnými merať vibrácie súčasne na viacerých miestach.
Viac o typoch nevyváženosti: statická, párová a dynamická — aký je rozdiel?
Príčiny nevyváženosti
Nevyváženosť môže byť „vrodená“ (výrobné vady) alebo „získaná“ počas prevádzky. Pochopenie príčin pomáha nielen opraviť súčasnú nevyváženosť, ale aj zabrániť jej opätovnému vzniku.
Výrobné (vrodené) vady
Vznikajú vo výrobnej fáze komponentu:
- Nepresnosti pri odlievaní alebo obrábaní: nerovnomerná hrúbka steny, posunuté otvory, chyby sústruženia
- Nehomogénnosť materiálu: pórovitosť odliatku, vtrúseniny a dutiny v kove vytvárajú nerovnomerné rozloženie hustoty
- Chyby montáže: keď je rotor zložený z viacerých častí (kotúče, lopatky, náboj), tolerancie sa sčítajú a spôsobujú nevyváženosť
Pri uvádzaní zariadenia do prevádzky hrozí riziko „vrodenej“ nevyváženosti spôsobenej výrobnými vadami. Z tohto dôvodu je najlepšie kritické zariadenia (rotory čerpadiel a ventilátorov, kľukové hriadele) vyvážiť pred inštaláciou alebo bezprostredne po montáži.
Prevádzkové (získané) vady
Vznikajú počas prevádzky zariadenia a sú najčastejšou príčinou nevyváženosti:
- Nerovnomerné opotrebenie: pracovné povrchy sa opotrebúvajú rôznou rýchlosťou — lopatky ventilátora, kladivá drviča, nože rezačky. Abrazívne opotrebenie, erózia a mechanické poškodenie vytvárajú asymetriu
- Deformácia: hriadeľ ohnutý prehriatím, nárazom alebo preťažením. Uvoľnené uchytenie, ktoré umožňuje rotoru „blúdiť“ a deformovať sa pri prevádzke
- Nánosy materiálu: prach, nečistoty a procesný materiál sa hromadia na lopatkách ventilátora. Na rotoroch drvičov sa lepí spracovávaný materiál. Aj malý, nerovnomerný nános pri veľkom polomere vytvára výraznú nevyváženosť
- Korózia: chemická korózia a kvapôčková erózia spôsobená prenikajúcou kvapalinou vytvárajú jamky a nerovnomerný úbytok hmoty
- Strata komponentov: náhle odlomenie lopatky turbíny, zuba prevodu alebo kladiva drviča vedie k závažnej a náhlej nevyváženosti
„Získaná“ nevyváženosť sa počas prevádzky postupne zväčšuje. Pravidelná diagnostika vibrácií a plánované vyvažovanie sú preto nevyhnutnou súčasťou údržby.
Vady po oprave
Vznikajú po vykonaní opráv:
- Nekvalitná montáž: nesprávne nasadenie dielov, nedodržanie montážnych postupov
- Asymetrické uchytenie: výmena jednotlivých lopatiek, bijakov alebo kladív bez opätovného vyváženia celého celku
- Chyby zvárania: nerovnomerné naváranie, zvarové húsenice rôznej hmotnosti
- Nedbalá montáž: rotor nasadený pod uhlom pri montáži na hriadeľ
Akýkoľvek väčší zásah do konštrukcie rotora počas opravy (výmena dielov, zváranie, sústruženie) so sebou nesie vysoké riziko nevyváženosti spôsobenej opravou a vyžaduje povinné opätovné vyváženie.
Dôsledky ignorovania nevyváženosti
Ignorovanie aj malej nevyváženosti vedie k reťazcu ničivých dôsledkov:
Nebezpečenstvá nevyváženosti:
- Zrýchlené opotrebenie ložísk: až 80 % porúch ložísk spôsobujú problémy s vyvážením alebo ustavením. Životnosť môže klesnúť z niekoľkých rokov na niekoľko mesiacov
- Trhliny v konštrukcii: neustále vibrácie spôsobujú únavu kovu, čo vedie k trhlinám v ráme a základoch a k uvoľňovaniu skrutiek
- Nadmerná spotreba energie 10 – 25 %: značná časť energie sa nevynakladá na užitočnú prácu, ale na „trasenie“ stroja
- Znížená kvalita výrobkov: vibrácie majú negatívny vplyv na výrobný proces
- Núdzová odstávka: nevyváženosť nakoniec vedie k náhlej poruche a odstaveniu celej výrobnej linky
- Bezpečnostné riziká: zvýšený hluk, únava obsluhy a riziko odlomenia rotujúcich dielov
Ako identifikovať príčinu vibrácií: sprievodca diagnostikou vibrácií
Kapitola 2: Dynamické vyvažovanie — moderné riešenie
Dynamické vyvažovanie je proces odstraňovania nevyváženosti rotujúcej časti, ktorý sa vykonáva pri rozbehnutom rotore (v pracovnom režime). Na rozdiel od statického vyvažovania, ktoré sa robí bez otáčania, dynamické vyvažovanie umožňuje korigovať statickú nevyváženosť (posunuté ťažisko) aj momentovú nevyváženosť (nerovnomerné rozloženie hmoty po dĺžke rotora).
Ako to funguje: 5 krokov
Profesionálne dynamické vyvažovanie prebieha v niekoľkých etapách:
- Meranie vibrácií: vysoko citlivé snímače (akcelerometre) merajú amplitúdu a fázu vibrácií na ložiskových podperách
- Lokalizácia „ťažkého miesta“: špecializovaný prístroj (analyzátor vibrácií a vyvažovač) analyzuje signál a určí presné umiestnenie nevyváženej hmoty na rotore
- Výpočet korekčných závažkov: zo získaných údajov sa automaticky vypočíta presná hmotnosť a uhlová poloha korekčného závažku (alebo viacerých závažkov pri dvojrovinovom vyvažovaní)
- Montáž/odobranie závažkov: korekčné závažky sa pripevnia na rotor (zváraním alebo skrutkami), alebo sa naopak odoberie prebytočná hmota (vŕtaním)
- Overovacia kontrola: po montáži závažkov sa vibrácie opäť zmerajú, aby sa potvrdilo zníženie hladiny na prípustné hodnoty

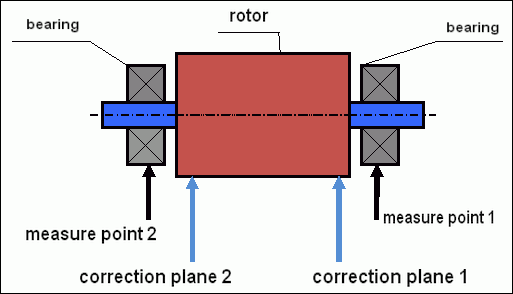

Obr. 4. Schéma dynamického vyvažovania: vibračné snímače sú namontované na podperách v bodoch 1 a 2, korekčné závažky sú osadené v dvoch korekčných rovinách
Diagnostika vibrácií a vyvažovacie služby
Vykonávame diagnostiku vibrácií a identifikujeme príčiny zvýšených vibrácií vašich zariadení
Kontaktujte násKapitola 3: Ktoré zariadenia potrebujú vyvažovanie?
Vyvažovanie môže vyžadovať takmer každý rotujúci komponent. Tu sú hlavné objekty, s ktorými odborníci pracujú:
3.1. Ventilátory a spalinové ventilátory
Priemyselné ventilátory sú zvlášť náchylné na nevyváženosť. Počas prevádzky sa na lopatkách obežného kolesa hromadí prach, nečistoty a procesný materiál, čím sa posúva ťažisko. Možné je aj nerovnomerné opotrebenie lopatiek, deformácia a korózia.
Po vyvážení odsávacieho ventilátora v jednom závode na výrobu prefabrikátov sa dosiahla ročná úspora elektriny v hodnote asi 7 000 € a životnosť ložísk sa predĺžila zo 4 mesiacov na 2 roky.
Viac podrobností: 5 príčin vibrácií priemyselných ventilátorov a ako ich odstrániť
3.2. Elektromotory a generátory
Rotory elektromotorov a kotvy generátorov patria medzi najčastejšie objekty vyvažovania. Po pretočení vinutia motora je vyvažovanie rotora povinné, pretože pretočenie môže zmeniť rozloženie hmoty. Aj malá nevyváženosť pri vysokých otáčkach (3 000 ot./min) vyvolá výrazné vibračné sily.
Osobitné body pri vyvažovaní elektromotorov:
- Kotva sa často vyvažuje ako celok spolu s komutátorom
- Požadovaná trieda kvality vyváženia býva zvyčajne G2,5 – G6,3
- Po pretočení vinutia je možná mechanická aj magnetická nevyváženosť
- Pre presnosť sa uprednostňuje vyvažovanie v dielni
Viac podrobností: vyvažovanie kotvy elektromotora po pretočení a oprave
3.3. Čerpadlá a kompresory
Obežné kolesá čerpadiel, rotory turbín a obežné kolesá kompresorov sú pre mnohé odvetvia kľúčovými zariadeniami. Nevyváženosť obežného kolesa čerpadla spôsobuje nielen vibrácie, ale aj ďalšie problémy:
- Predčasná porucha mechanických upchávok: vibrácie spôsobujú hádzanie hriadeľa, ktoré ničí upchávku a vedie k únikom
- Kavitácia: nestabilný chod spôsobený vibráciami môže zhoršiť kavitačné účinky
- Zvýšené opotrebenie ložísk: obzvlášť kritické pri vysokotlakových čerpadlách
Pri oprave priemyselného čerpadla musí byť každé obežné koleso vyvážené — v dielni (ak je odmontované) alebo na mieste (po zmontovaní). Často sa používa kombinovaný prístup: obežné koleso sa najprv vyváži samostatne, potom sa celý zmontovaný rotor čerpadla znovu vyváži v zostavenom stave.
Viac podrobností: vyvažovanie čerpadiel a predĺženie životnosti upchávok
3.4. Poľnohospodárske stroje
Mlátiace bubny kombajnov, rotory slamorezov, bijaky, hriadele mulčovačov a rotačné kosačky. V poľnohospodárstve znamená porucha stroja uprostred siatia alebo žatvy nielen prestoj, ale aj priame straty z neúrody.
Viac podrobností: vyvažovanie poľnohospodárskych strojov pre spoľahlivosť počas sezóny
Kapitola 4: Dva hlavné prístupy: v dielni alebo na mieste?
Existujú dva základné spôsoby vykonávania vyvažovacích prác, každý s vlastnými výhodami a oblasťou použitia.
Vyvažovanie v dielni (na stroji)
Rotor (alebo hriadeľ či koleso) sa odmontuje zo stroja a upne na špeciálny vyvažovací stroj. Stroj roztočí rotor na požadované otáčky a zmeria nevyváženosť. Moderné vyvažovacie stroje sú riadené počítačom — vypočítajú veľkosť a uhlovú polohu závažkov potrebných na odstránenie nevyváženosti.
Výhody: vysoká presnosť vyváženia jednotlivého komponentu, možnosť vykonať sprievodné opravárenské práce (sústruženie, zváranie) a kontrolované podmienky dielne.
Nevýhody: vyžaduje úplnú demontáž, prepravu a následnú spätnú montáž komponentu, čo výrazne zvyšuje prestoj zariadenia. Nezohľadňuje ani vplyv prepojených sústav: podpier, ložísk a základov.
Vyvažovanie na mieste (in situ)
Vyvažovanie sa vykonáva priamo na zariadení zákazníka, vo vlastných ložiskách, bez demontáže rotora. Pomocou prenosného systému merania vibrácií a laserového tachometra technik vyvažuje agregát pri pracovných otáčkach priamo na mieste inštalácie.
Výhody: minimálny prestoj (práce trvajú často len niekoľko hodín) a výrazné úspory na demontáži a spätnej montáži. Hlavnou výhodou je, že celá sústava sa vyváži ako celok, so zohľadnením reálnych prevádzkových podmienok.
Nevýhody: na osadenie korekčných závažkov je potrebný prístup k rotoru a zariadenie musí byť možné niekoľkokrát spustiť a zastaviť.
Podrobné porovnanie: vyvažovanie na mieste vs. vyvažovanie v dielni — čo zvoliť?
Kapitola 5: Triedy kvality vyváženia a normy ISO
Kvalita vyvažovania sa hodnotí podľa medzinárodných noriem. Kľúčovým dokumentom je ISO 21940-11 (predtým ISO 1940-1), ktorá definuje triedy kvality vyváženia (označené písmenom G).
Čo je trieda G?
Trieda definuje prípustnú zvyškovú nevyváženosť po vyvážení. Čím nižšie je číslo G, tým prísnejšia je požiadavka na presnosť. Každý typ zariadenia má vlastnú odporúčanú triedu:
| Trieda G | Typ zariadenia | Príklady |
|---|---|---|
| G16 | Hrubé vyvažovanie | Drviče, poľnohospodárske stroje, hnacie hriadele |
| G6,3 | Štandardná priemyselná kvalita | Ventilátory, čerpadlá, elektromotory |
| G2,5 | Vyššia kvalita | Turbíny, kompresory, pohony obrábacích strojov |
| G1,0 | Presné vyvažovanie | Vretená obrábacích strojov |
| G0,4 | Ultrapresné vyvažovanie | Vretená presných brúsok |
Podrobný sprievodca: triedy kvality vyváženia podľa ISO 21940-11 s výpočtovými vzorcami
Kapitola 6: Prečo je vyvažovanie investíciou, nie nákladom
Náklady na vyváženie rotora alebo hriadeľa sú neporovnateľne nižšie ako náklady na prestoj a opravy, ktoré vzniknú, keď vibrácie vyradia zariadenie z prevádzky. Včasným vyvažovaním strojov šetríte na výmene ložísk, opravách krytov a neplánovaných výrobných zastaveniach.
Priame úspory z vyvažovania:
- Zníženie nákladov na ložiská o 70 – 80 %: včasné vyvažovanie predĺži životnosť ložísk niekoľkonásobne
- Úspora energie 10 – 25 %: vyvážené zariadenie spotrebúva menej energie, pretože neplytvá výkonom na vibrácie
- Prevencia nákladných odstávok: núdzové zastavenie výrobnej linky môže stáť státisíce eur denne
- Predĺženie životnosti zariadenia 2 – 3×: bez vibrácií nedochádza k únavovému poškodeniu kovu
Prípadová štúdia: závod na výrobu prefabrikátov
Zariadenie: odsávací ventilátor kotlového agregátu
Problém: zvýšené vibrácie, ložiská sa vymieňali každé 4 mesiace
Riešenie: dynamické vyvažovanie obežného kolesa na mieste
Výsledok:
- Úspora elektriny: asi 7 000 €/rok
- Životnosť ložísk: zo 4 mesiacov na 2 roky
- Návratnosť investície (ROI): 2 mesiace
Úplný výpočet: ekonomický prínos vyvažovania s príkladmi z praxe
Profesionálne vyvažovacie centrum: na čom záleží
Vyvažovanie nie je len technická operácia, ale zodpovedná práca, ktorá si vyžaduje zručnosť a skúsenosti. Zverením odborníkom získate záruku kvalitného výsledku.
Odporúčania špecialistov k vyvažovaniu
Dodržiavanie týchto odporúčaní vám pomôže získať z vyvažovania maximálny úžitok a predĺžiť prevádzkovú životnosť vašich zariadení.
Často kladené otázky
Kedy rotory potrebujú vyvažovanie?
Vyvažovanie je potrebné vždy, keď sa zvýšia hladiny vibrácií, po akejkoľvek oprave rotujúcich dielov, po výmene komponentov rotora, ale aj pravidelne v rámci plánovanej údržby (spravidla raz za 1 – 2 roky pri kritických zariadeniach).
Možno zariadenie vyvážiť bez demontáže?
Áno. Nazýva sa to vyvažovanie na mieste alebo in situ. Pomocou prenosných prístrojov dokáže odborník vyvážiť rotor priamo na mieste inštalácie bez jeho demontáže zo stroja. Tento prístup šetrí čas aj náklady na demontáž.
Koľko stojí vyvažovanie?
Cena závisí od hmotnosti rotora, zložitosti zariadenia a metódy vyvažovania. Orientačne: malé rotory (do 100 kg) — od 150 – 250 €, stredné (100 – 1 000 kg) — od 250 – 500 €, veľké (nad 1 000 kg) — od 500 €.
